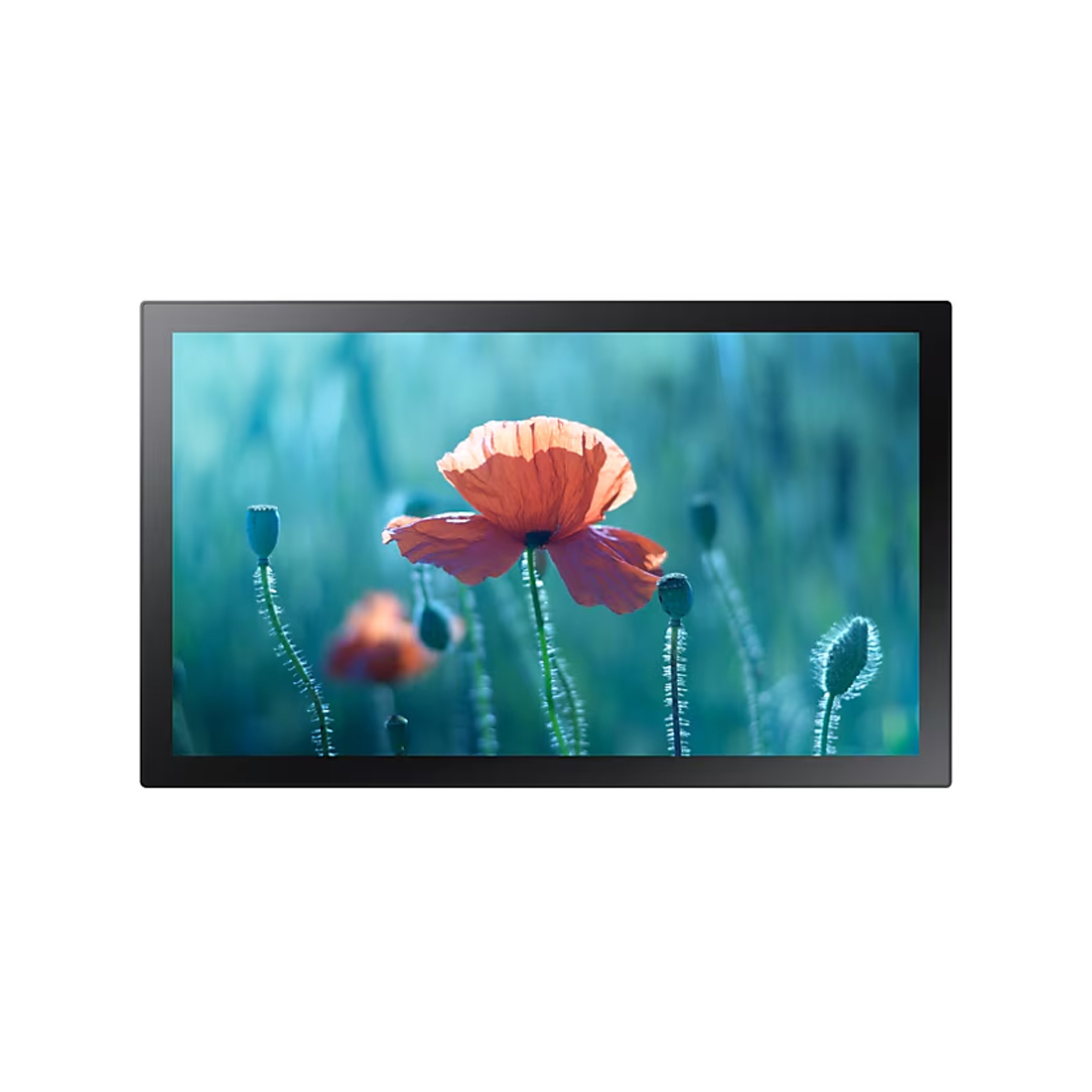

Интерактивный дисплей Samsung QBR-T 13"
Samsung QBR-T 13" — компактный коммерческий дисплей с сенсорным экраном (индекс «-T» в названии обозначает touch-версию). Это самый малый формат в линейке профессиональных панелей Samsung: устройство размером немного больше ноутбучного экрана предназначено не для просмотра с расстояния, а для работы вплотную — там, где человек подходит к экрану и нажимает на него.
Типичные задачи: небольшой информационный терминал, табло бронирования переговорной, экран самообслуживания, электронный ценник или интерактивная витрина, панель управления оборудованием, инфо-стойка на ресепшн или в торговом зале.
Экран
Дисплей построен на ADS-панели с разрешением Full HD 1920 x 1080 при диагонали 13 дюймов. Шаг пикселя всего 0,153 x 0,153 мм — это очень высокая плотность для коммерческого экрана, поэтому текст, мелкие пиктограммы и таблицы остаются абсолютно чёткими даже при взгляде с расстояния 20–30 см, то есть в том режиме, в котором с сенсорным терминалом работают в реальности.
- Тип панели — ADS. Технология с широкими углами обзора и стабильной цветопередачей, устойчивая к искажению картинки при взгляде под углом.
- Углы обзора — 178°/178° по горизонтали и вертикали: изображение читается и когда человек стоит сбоку, и когда экран установлен выше или ниже уровня глаз.
- Яркость — 250 нит (типичное значение). Рассчитана на работу в помещении с обычным искусственным освещением; для витрин под прямым солнцем этот уровень не предназначен.
- Контрастность — 600:1 статическая, динамическая 10 000:1.
- Время отклика — 8 мс, достаточно для интерфейсов, анимации и видеоролика.
- Цветовая палитра — 45% цветового охвата: уровень, рассчитанный на интерфейсы, текст и графику, а не на работу с фотоматериалом.
- Покрытие — матовое, 25% / 10%. Антибликовая обработка снижает отражения от ламп и окон, что важно, когда пользователь наклоняется к экрану.
Поддерживаемые развёртки: горизонтальная 30–81 кГц, вертикальная 48–75 Гц, максимальная частота пикселей 594 МГц — дисплей корректно принимает сигнал от ПК, мини-ПК, промышленных контроллеров и медиаплееров.

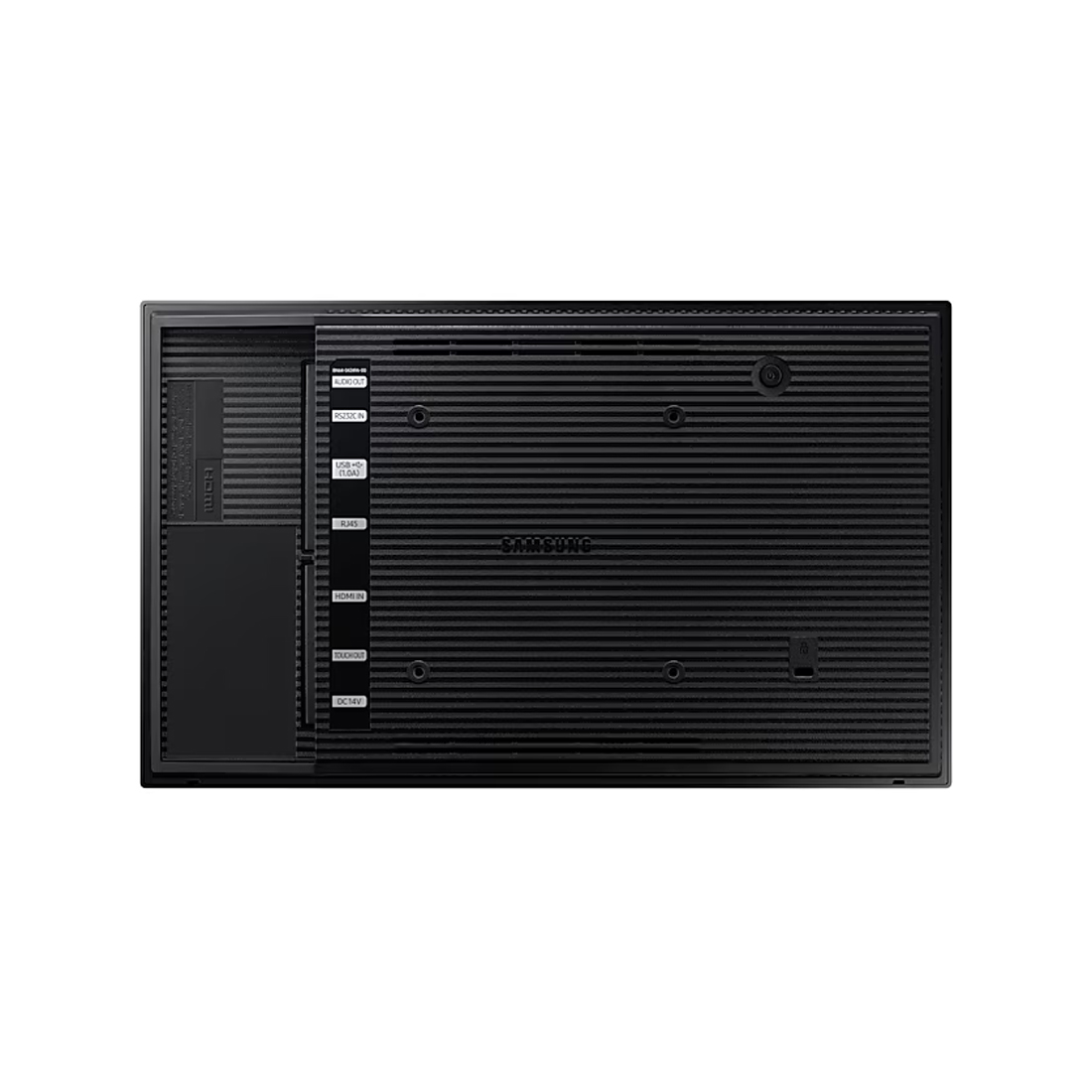

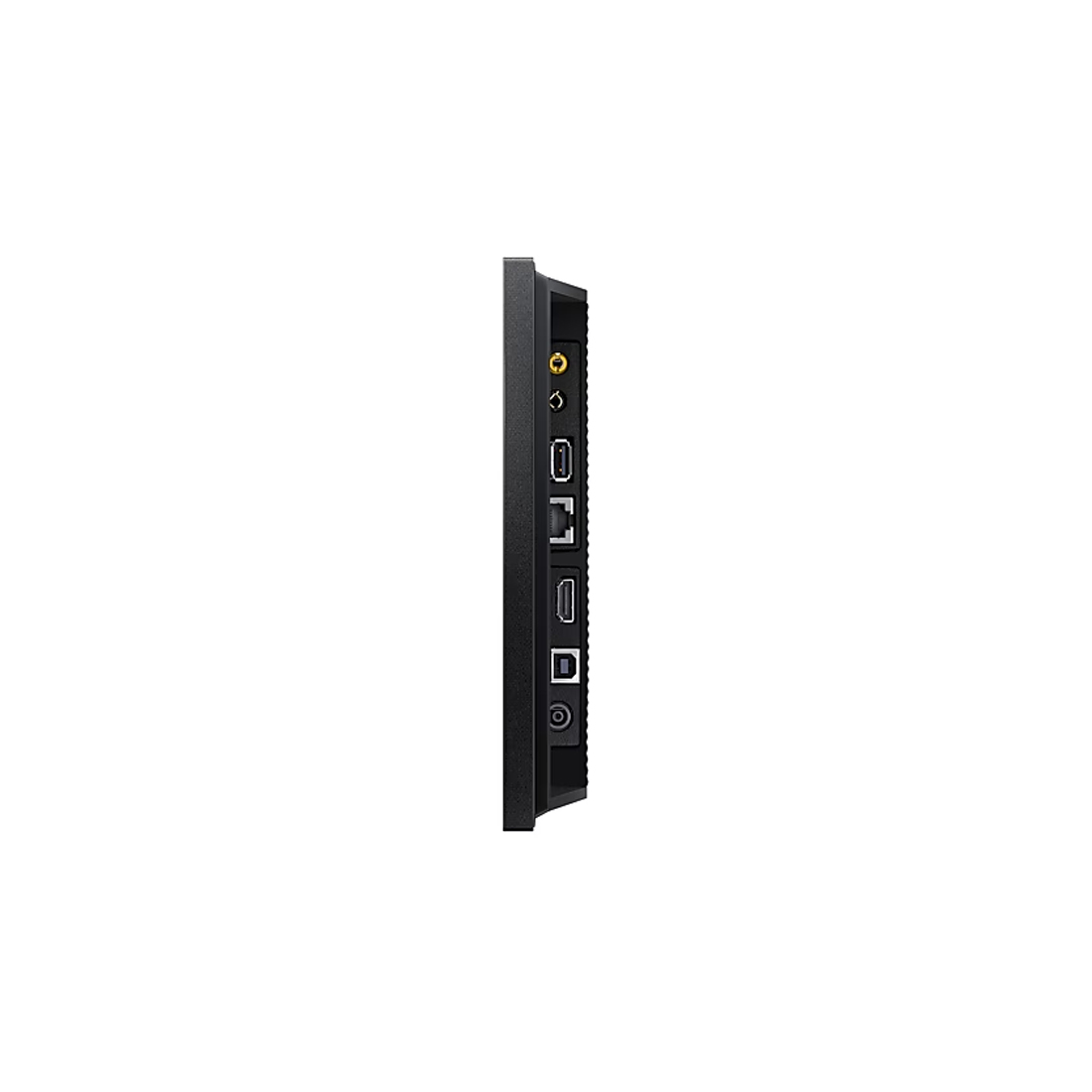

Подключения
- HDMI — 1 вход. Основной канал видеосигнала от мини-ПК, медиаплеера или контроллера.
- USB — 2 порта: подключение периферии и воспроизведение контента с накопителя.
- RJ45 (LAN) — проводная сеть для управления и передачи контента.
- Wi-Fi — беспроводное подключение к сети, если прокладка кабеля к точке установки невозможна.
- RS232 вход — интеграция с системами управления и промышленными контроллерами, удалённое включение/выключение и переключение режимов по команде.
- Аудиовыход — стерео мини-джек для внешней акустики.
Что важно учесть при проектировании: у модели нет DisplayPort, DVI, RGB (VGA), композитного и компонентного входов, нет HDBaseT, нет ТВ-тюнера, нет входа ИК-приёмника, нет отдельного аудиовхода и видеовыхода, нет выходов RS232 и RJ45 (то есть последовательное соединение нескольких экранов «гирляндой» не предусмотрено), нет Bluetooth, нет слота внешней памяти и нет встроенных динамиков — звук выводится только на внешнюю акустику через мини-джек. Гирляндное соединение видеостены на базе MagicInfo Daisychain Videowall также не поддерживается: модель предназначена для одиночной установки, а не для сборки видеостен.
Корпус, габариты и установка
Размеры дисплея — 322 x 193,5 x 29,8 мм, вес всего 1,1 кг. Толщина менее 3 см и малый вес позволяют встраивать экран в стойки, тумбы, торговое оборудование и мебель без усиления конструкции.
- Крепление VESA — 100 x 100 мм: стандартный шаг, совместимый с большинством кронштейнов и настольных стоек.
- Подставка — в комплекте простая подставка (2 шт.) для установки на стол или на полку без монтажа на стену.
- Рамка — матовая, ширина лицевой панели 13,1 мм: аккуратный вид и отсутствие блеска вокруг активной области.
- Габариты в упаковке — 376 x 132 x 248 мм, вес брутто 2,0 кг: удобно для логистики и отправки поштучно.
Питание и условия эксплуатации
- Питание: 100–240 В, 50/60 Гц
- Энергопотребление в работе: 27,5 Вт
- Энергопотребление в спящем режиме: 0,5 Вт
- Класс энергосбережения: B
- Рабочая температура: 0 °C…40 °C
- Влажность: 10–80% без конденсации
Низкое потребление (27,5 Вт) существенно упрощает установку в местах с ограниченной подводкой питания и снижает тепловыделение при встраивании в закрытые корпуса и стойки.
Сертификация и соответствие
Электромагнитная совместимость — Class B, с подтверждением по широкому списку международных схем: FCC Part 15 Subpart B (США), CE EN55032/EN55035 (Европа), KCC/EK (Корея), VCCI CISPR32 (Япония), CCC GB/T9254, GB17625.1 (Китай), BSMI CNS13438 / CNS14336-1 / CNS15663 (Тайвань), C-Tick AS/NZS CISPR32 (Австралия), ГОСТ CISPR 24-2013 и ГОСТ CISPR 22:2005 (Россия/СНГ).
Безопасность: CB IEC60950-1/EN60950-1 (Европа), EAC + IEC60950-1 (Россия и ЕАЭС), CCC GB4943.1-2011 (Китай), KC K 60950-1 (Корея), UL cUL60950 (США), RCM AS/NZS 60950-1 (Австралия), BIS IS13252 (Индия), а также PSB (Сингапур), NOM (Мексика), IRAM (Аргентина), SASO (Саудовская Аравия), INMETRO (Бразилия), BSMI (Тайвань). Наличие EAC-сертификации важно для поставок в страны ЕАЭС, включая Казахстан.
Где применяется
- Табло бронирования переговорных комнат у входа в помещение.
- Информационные и справочные терминалы на ресепшн, в холлах, банках, клиниках, госучреждениях.
- Интерактивные витрины и прикассовые экраны в розничной торговле — описание товара, каталог, промо-контент.
- Панели управления оборудованием и системами автоматизации (через RS232/LAN).
- Экраны самообслуживания, электронная очередь, опросные терминалы.
- Встраиваемые решения в торговое и выставочное оборудование, где нужен небольшой, тонкий и лёгкий сенсорный экран.
Ключевые характеристики кратко
- Диагональ: 13", панель ADS, 1920 x 1080 (Full HD)
- Шаг пикселя: 0,153 x 0,153 мм
- Яркость: 250 нит; контрастность 600:1 (динамическая 10 000:1)
- Углы обзора: 178°/178°; время отклика 8 мс
- Покрытие: матовое, антибликовое
- Сенсорный экран (версия «-T»)
- Интерфейсы: HDMI x1, USB x2, RJ45, RS232 (вход), Wi-Fi, аудиовыход мини-джек
- Питание: 100–240 В, 27,5 Вт в работе / 0,5 Вт в ожидании, класс энергосбережения B
- Габариты: 322 x 193,5 x 29,8 мм, вес 1,1 кг
- Крепление: VESA 100 x 100 мм, в комплекте подставка
- Сертификация: EAC, CE, FCC, CB IEC60950-1 и др.
