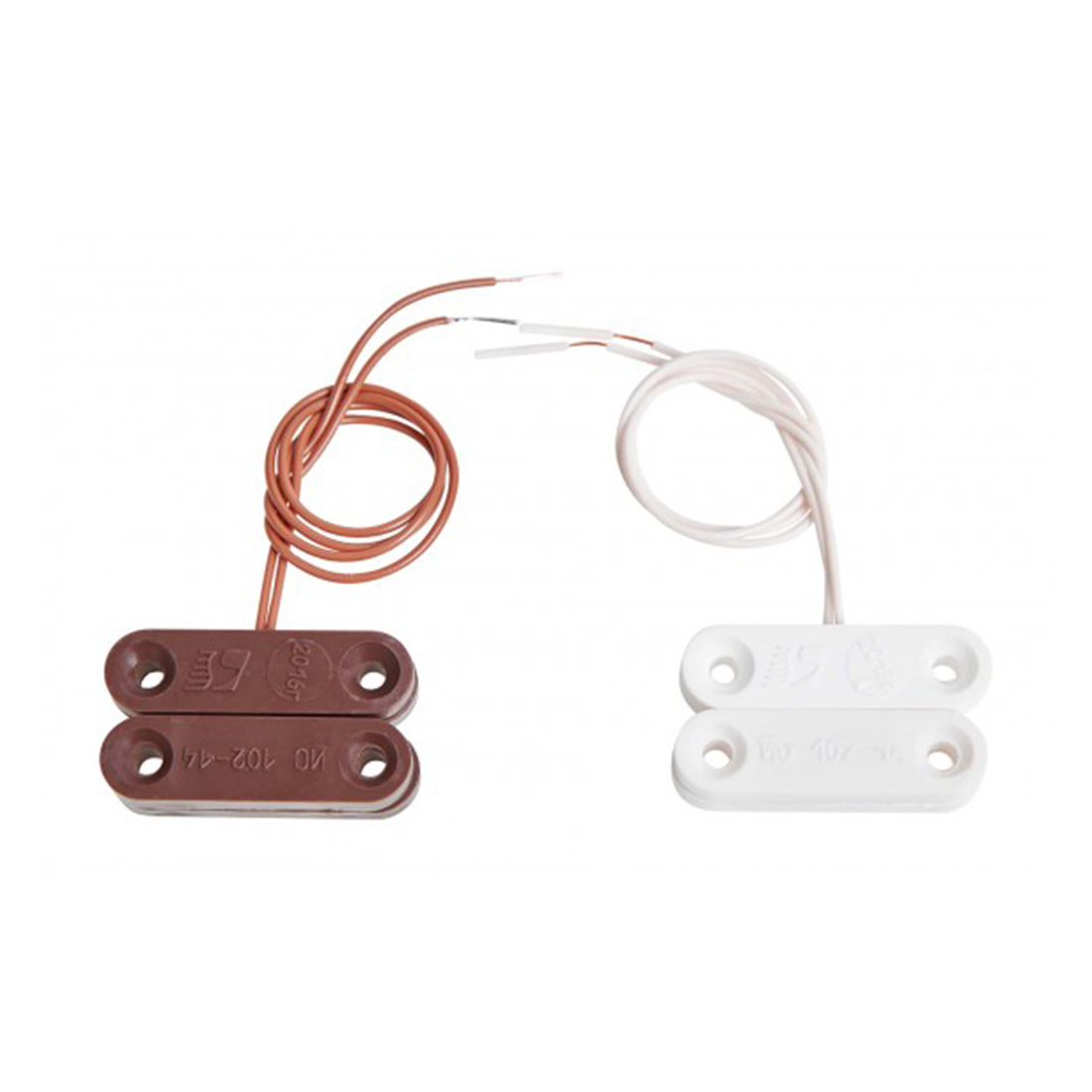

Извещатель охранный Комплектстройсервис ИО 102-14
Извещатель охранный Комплектстройсервис ИО 102-14
ИО 102-14 — охранный точечный магнитоконтактный извещатель, предназначенный для применения в составе систем охранной сигнализации. Устройство используется для блокировки дверных и оконных проемов, организации устройств типа «ловушка», а также для контроля других конструктивных элементов зданий и сооружений на открывание или смещение.
При изменении положения контролируемой конструкции извещатель формирует извещение о тревоге путем размыкания шлейфа сигнализации контактами встроенного геркона. Сигнал может передаваться на пульт централизованного наблюдения, приемно-контрольный прибор или концентратор.
Назначение
Извещатель ИО 102-14 применяется для охраны дверей, оконных створок и других подвижных элементов строительных конструкций. Модель предназначена для открытой установки на поверхности охраняемой конструкции.
Особенности
- Охранный точечный магнитоконтактный извещатель.
- Предназначен для блокировки дверных и оконных проемов.
- Подходит для организации устройств типа «ловушка».
- Контролирует открывание или смещение конструктивных элементов зданий и сооружений.
- Открытая установка на поверхности охраняемой конструкции.
- Состоит из исполнительного блока и задающего блока.
- Исполнительный блок выполнен в виде магнитоуправляемого датчика.
- Задающий блок представляет собой управляющий магнит.
- Пластмассовые корпуса прямоугольной формы.
- Подключение к шлейфу сигнализации двумя многожильными проводами.
- Полярность подключения значения не имеет.
- Рассчитан на непрерывную круглосуточную работу.
- Рабочий диапазон температур — от -50 до +50 °C.
Принцип работы
При расстоянии между исполнительным и задающим блоками 12 мм и менее контакты исполнительного блока находятся в замкнутом состоянии. При увеличении расстояния между блоками до 45 мм и более контакты размыкаются, что обеспечивает формирование извещения о тревоге. Максимально допустимое смещение блоков относительно друг друга вдоль наибольшей стороны составляет 3 мм.
Технические характеристики
| Модель | ИО 102-14 |
| Производитель | ООО НПКФ «Комплектстройсервис» |
| Тип изделия | извещатель охранный точечный магнитоконтактный |
| Назначение | контроль открывания или смещения дверей, окон и других конструктивных элементов |
| Тип установки | открытая установка на поверхности охраняемой конструкции |
| Конструкция | исполнительный блок и задающий блок |
| Исполнительный блок | магнитоуправляемый датчик |
| Задающий блок | управляющий магнит |
| Материал корпуса | пластмасса |
| Форма корпуса | близкая к прямоугольной |
| Подключение к шлейфу сигнализации | 2 многожильных провода |
| Полярность подключения | значения не имеет |
| Состояние контактов при расстоянии 12 мм и менее | замкнуты |
| Состояние контактов при расстоянии 45 мм и более | разомкнуты |
| Максимально допустимое смещение блоков | 3 мм |
| Минимальный коммутируемый ток | 0,001 А |
| Максимальный коммутируемый ток | 0,5 А |
| Минимальное коммутируемое напряжение | 0,02 В |
| Максимальное коммутируемое напряжение постоянного тока | 72 В |
| Максимальная коммутируемая мощность | 10 Вт |
| Сопротивление при замкнутых контактах | не более 0,5 Ом |
| Сопротивление при разомкнутых контактах | не менее 200 кОм |
| Рабочая температура | от -50 до +50 °C |
| Относительная влажность | до 98 % при температуре +35 °C без конденсации влаги |
| Степень защиты оболочки | IP44 |
| Режим работы | непрерывный, круглосуточный |
| Средний срок службы | не менее 8 лет |
| Масса датчика | не более 3,5 г |
| Масса управляющего магнита | не более 6,5 г |
Монтаж
Управляющий магнит устанавливается на подвижной части контролируемой поверхности: двери, оконной створке или аналогичном элементе. Датчик устанавливается вдоль линии разъема контролируемых поверхностей параллельно задающему элементу. Крепление датчика и управляющего магнита выполняется шурупами.
При установке на металлическую поверхность крепление выполняется на прокладках из дерева, текстолита, эбонита или гетинакса толщиной от 25 до 30 мм.
Комплект поставки
- Датчик — 1 шт.
- Управляющий магнит — 1 шт.
- Паспорт — 1 шт. на одну транспортную тару.
Краткое описание
Комплектстройсервис ИО 102-14 — малогабаритный охранный магнитоконтактный извещатель для открытой установки. Предназначен для контроля дверных и оконных проемов, а также других конструктивных элементов на открывание или смещение. Извещатель подключается к шлейфу охранной сигнализации, не требует соблюдения полярности подключения и рассчитан на непрерывную круглосуточную эксплуатацию.
