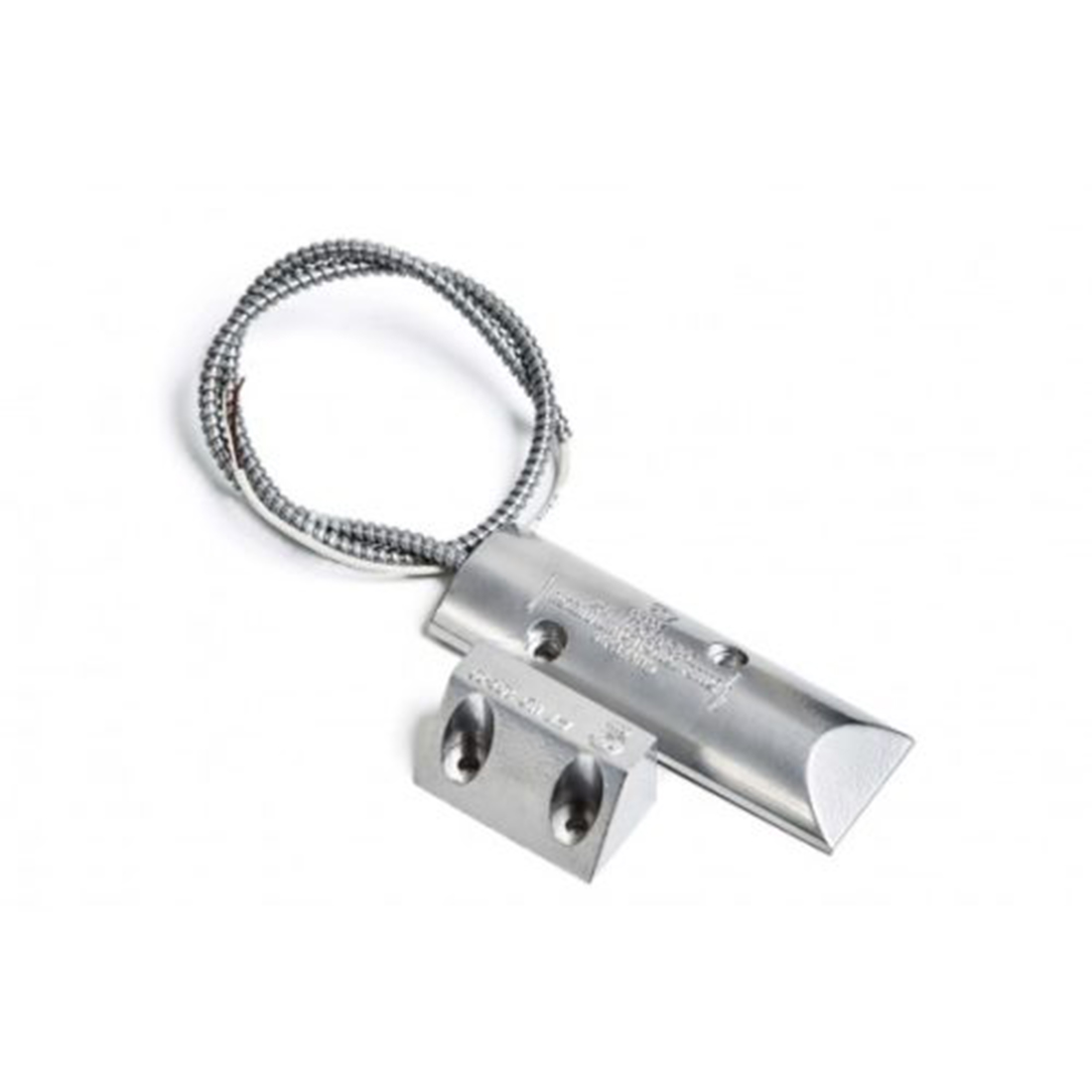

ИО 102-20 А2М (3) — охранный точечный магнитоконтактный извещатель в антивандальном исполнении, предназначенный для применения в составе систем охранной сигнализации. Устройство используется для контроля открывания или смещения гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных элементов зданий и сооружений.
Извещатель подходит для установки на магнитопроводящие металлические конструкции, а также на магнитонепроводящие поверхности: алюминиевые, деревянные и другие аналогичные элементы. При изменении положения контролируемой конструкции извещатель передает в шлейф приемно-контрольного прибора извещение о тревоге путем размыкания контактов геркона.
Назначение
ИО 102-20 А2М (3) применяется для охраны ворот, дверей, контейнеров, шкафов и других подвижных конструктивных элементов на открывание или смещение. Модель предназначена для объектов, где требуется прочное исполнение корпуса и дополнительная защита соединительного кабеля.
Особенности
- Охранный точечный магнитоконтактный извещатель.
- Антивандальное исполнение.
- Металлический корпус исполнительного и задающего блоков.
- Исполнение А2М — геркон с двумя контактами.
- Исполнение «(3)» — комплект поставки с металлическим гофрорукавом.
- Предназначен для контроля открывания или смещения конструкций.
- Подходит для металлических и неметаллических оснований.
- Подключение к шлейфу сигнализации с помощью выводов длиной не менее 0,6 м.
- Рассчитан на непрерывную круглосуточную работу.
- Степень защиты оболочки — IP44.
- Рабочий диапазон температур — от -50 до +50 °C.
Принцип работы
Извещатель состоит из исполнительного блока с герконом и задающего блока с магнитом. Исполнительный блок устанавливается на неподвижной части контролируемой конструкции, а задающий блок — на подвижной части. При открывании или смещении контролируемого элемента изменяется расстояние между блоками, в результате чего контакты геркона размыкаются и формируется тревожное извещение.
Технические характеристики
| Модель | ИО 102-20 А2М (3) |
| Производитель | ООО НПКФ «Комплектстройсервис» |
| Тип изделия | извещатель охранный точечный магнитоконтактный |
| Исполнение | антивандальное |
| Назначение | контроль открывания или смещения конструктивных элементов зданий и сооружений |
| Область применения | гаражные ворота, ангары, железнодорожные контейнеры, телефонные шкафы и другие конструкции |
| Контролируемые основания | магнитопроводящие и магнитонепроводящие конструкции |
| Конструкция | исполнительный блок и задающий блок |
| Исполнительный блок | геркон в металлическом корпусе |
| Задающий блок | магнит в металлическом корпусе |
| Тип геркона | с двумя контактами |
| Тип корпуса | тип А, корпус по рисунку 1 паспорта |
| Гофрорукав | металлический |
| Длина выводов | не менее 0,6 м |
| Расстояние выдачи сигнала «Тревога» на магнитопроводящем основании | не более 65 мм |
| Расстояние восстановления в «Дежурный режим» на магнитопроводящем основании | не менее 30 мм |
| Расстояние выдачи сигнала «Тревога» на магнитонепроводящем основании | не более 80 мм |
| Расстояние восстановления в «Дежурный режим» на магнитонепроводящем основании | не менее 45 мм |
| Рабочий ток коммутации | от 0,01 до 0,05 А |
| Рабочее напряжение коммутации | от 10 до 50 В |
| Минимальный коммутируемый ток | 0,001 А |
| Максимальный коммутируемый ток | 0,5 А |
| Минимальное коммутируемое напряжение | 0,02 В |
| Максимальное коммутируемое напряжение | 72 В |
| Максимальная коммутируемая мощность | 10 Вт |
| Сопротивление замкнутых контактов | не более 0,5 Ом |
| Количество срабатываний | 106 |
| Рабочая температура | от -50 до +50 °C |
| Относительная влажность | до 98 % при температуре +35 °C без конденсации влаги |
| Степень защиты оболочки | IP44 |
| Климатическое исполнение | О2 по ГОСТ 15150 |
| Режим работы | непрерывный, круглосуточный |
| Средний срок службы | не менее 8 лет |
| Гарантийный срок эксплуатации | 5 лет со дня ввода в эксплуатацию, но не более 5,5 лет со дня отгрузки изготовителем |
| Масса извещателя | не более 225 г |
| Диаметр крепежных отверстий | 5,5 мм |
Монтаж
Монтаж извещателя выполняется в соответствии с требованиями проектной и нормативной документации для систем охранной, пожарной и охранно-пожарной сигнализации. Задающий блок устанавливается на подвижной части контролируемой поверхности, исполнительный блок — на неподвижной части. При необходимости провода исполнительного блока помещаются в металлический гофрорукав из комплекта поставки.
Комплект поставки
- Исполнительный блок — 1 шт.
- Задающий блок — 1 шт.
- Металлический гофрорукав длиной не менее 0,5 м — 1 шт.
- Паспорт — 1 шт. на одну транспортную упаковку.
Краткое описание
Комплектстройсервис ИО 102-20 А2М (3) — антивандальный магнитоконтактный извещатель в металлическом корпусе с металлическим гофрорукавом. Предназначен для контроля открывания или смещения ворот, контейнеров, шкафов и других металлических или неметаллических конструкций. Извещатель рассчитан на круглосуточную работу, имеет степень защиты IP44 и подключается к шлейфу приемно-контрольного прибора.
