ИО 102-20 Б2П (2) — охранный точечный магнитоконтактный извещатель, предназначенный для применения в составе систем охранной сигнализации. Устройство используется для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных элементов зданий и сооружений на открывание или смещение.
Извещатель предназначен для установки на магнитопроводящие металлические конструкции, а также на магнитонепроводящие поверхности: алюминиевые, деревянные и другие аналогичные элементы. При изменении положения контролируемой конструкции извещатель формирует извещение о тревоге в шлейф приемно-контрольного прибора путем размыкания или замыкания контактов геркона.
ИО 102-20 Б2П (2) применяется для контроля открывания или смещения ворот, дверей, контейнеров, шкафов и других подвижных конструктивных элементов. Модель подходит для объектов, где требуется магнитоконтактный контроль крупных металлических и неметаллических конструкций, а также защита соединительных проводов пластмассовым гофрорукавом.
Извещатель состоит из исполнительного блока с герконом и задающего блока с магнитом. Исполнительный блок устанавливается на неподвижной части контролируемой поверхности, а задающий блок — на подвижной части. При открывании или смещении контролируемого элемента изменяется расстояние между блоками, что приводит к изменению состояния контактов геркона и передаче тревожного извещения в шлейф приемно-контрольного прибора.
| Модель | ИО 102-20 Б2П (2) |
| Производитель | ООО НПКФ «Комплектстройсервис» |
| Тип изделия | извещатель охранный точечный магнитоконтактный |
| Назначение | контроль открывания или смещения конструктивных элементов зданий и сооружений |
| Область применения | гаражные ворота, ангары, железнодорожные контейнеры, телефонные шкафы и другие конструкции |
| Контролируемые основания | магнитопроводящие и магнитонепроводящие конструкции |
| Конструкция | исполнительный блок и задающий блок |
| Исполнительный блок | геркон в пластмассовом корпусе |
| Задающий блок | магнит в пластмассовом корпусе |
| Тип корпуса | тип Б, корпус по рисунку 2 паспорта |
| Тип геркона | с двумя контактами |
| Гофрорукав | пластмассовый, длиной не менее 0,5 м |
| Длина выводов | не менее 0,6 м |
| Расстояние выдачи сигнала «Тревога» на магнитопроводящем основании | не более 65 мм |
| Расстояние восстановления в «Дежурный режим» на магнитопроводящем основании | не менее 30 мм |
| Расстояние выдачи сигнала «Тревога» на магнитонепроводящем основании | не более 80 мм |
| Расстояние восстановления в «Дежурный режим» на магнитонепроводящем основании | не менее 45 мм |
| Рабочий ток коммутации | от 0,01 до 0,05 А |
| Рабочее напряжение коммутации | от 10 до 50 В |
| Минимальный коммутируемый ток | 0,001 А |
| Максимальный коммутируемый ток | 0,5 А |
| Минимальное коммутируемое напряжение | 0,02 В |
| Максимальное коммутируемое напряжение | 72 В |
| Максимальная коммутируемая мощность | 10 Вт |
| Сопротивление замкнутых контактов | не более 0,5 Ом |
| Количество срабатываний | 106 |
| Рабочая температура | от -50 до +50 °C |
| Относительная влажность | до 98 % при температуре +35 °C без конденсации влаги |
| Степень защиты оболочки | IP44 |
| Климатическое исполнение | О2 по ГОСТ 15150 |
| Режим работы | непрерывный, круглосуточный |
| Средний срок службы | не менее 8 лет |
| Гарантийный срок эксплуатации | 5 лет со дня ввода в эксплуатацию, но не более 5,5 лет со дня отгрузки изготовителем |
| Масса извещателя | не более 155 г |
| Диаметр крепежных отверстий | 5,5 мм |
Монтаж извещателя выполняется в соответствии с требованиями проектной и нормативной документации для систем охранной, пожарной и охранно-пожарной сигнализации. Задающий блок устанавливается на подвижной части контролируемой поверхности, исполнительный блок — на неподвижной части контролируемой поверхности. При необходимости провода исполнительного блока помещаются в пластмассовый гофрорукав из комплекта поставки.

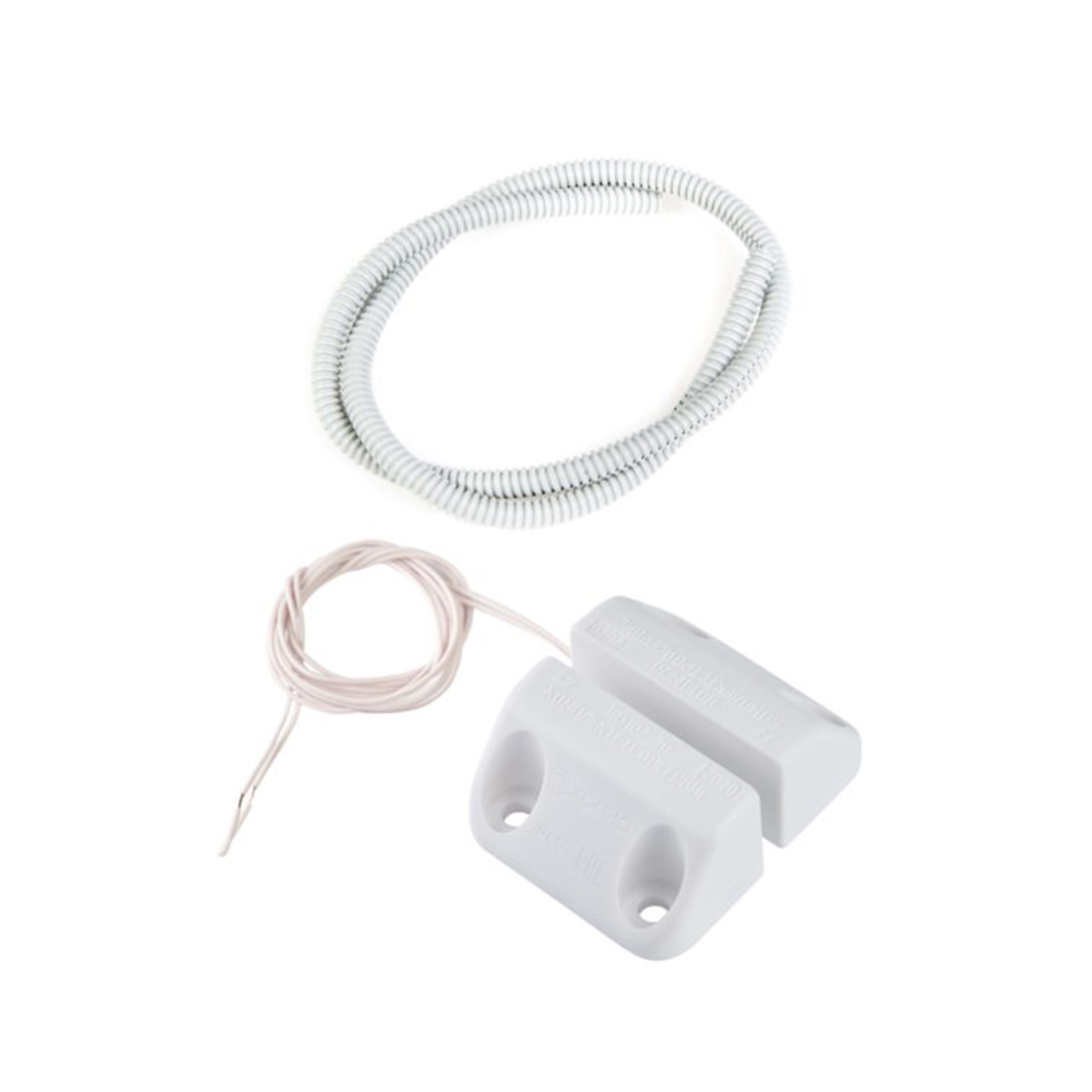

Комплектстройсервис ИО 102-20 Б2П (2) — охранный магнитоконтактный извещатель в пластмассовом корпусе типа Б с пластмассовым гофрорукавом. Предназначен для контроля открывания или смещения ворот, контейнеров, шкафов и других металлических или неметаллических конструкций. Извещатель имеет геркон с двумя контактами, рассчитан на непрерывную круглосуточную работу, имеет степень защиты IP44 и подключается к шлейфу приемно-контрольного прибора.
