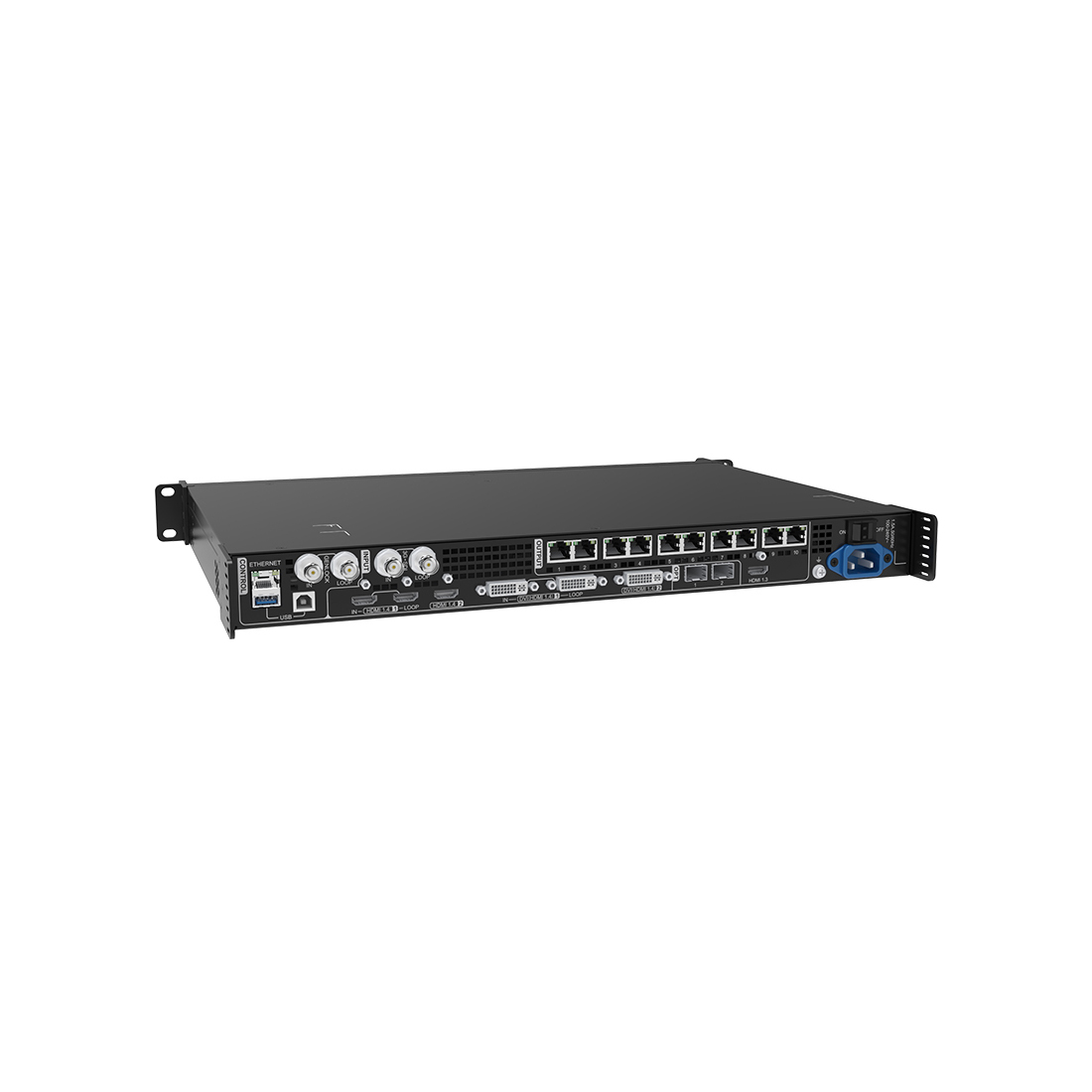

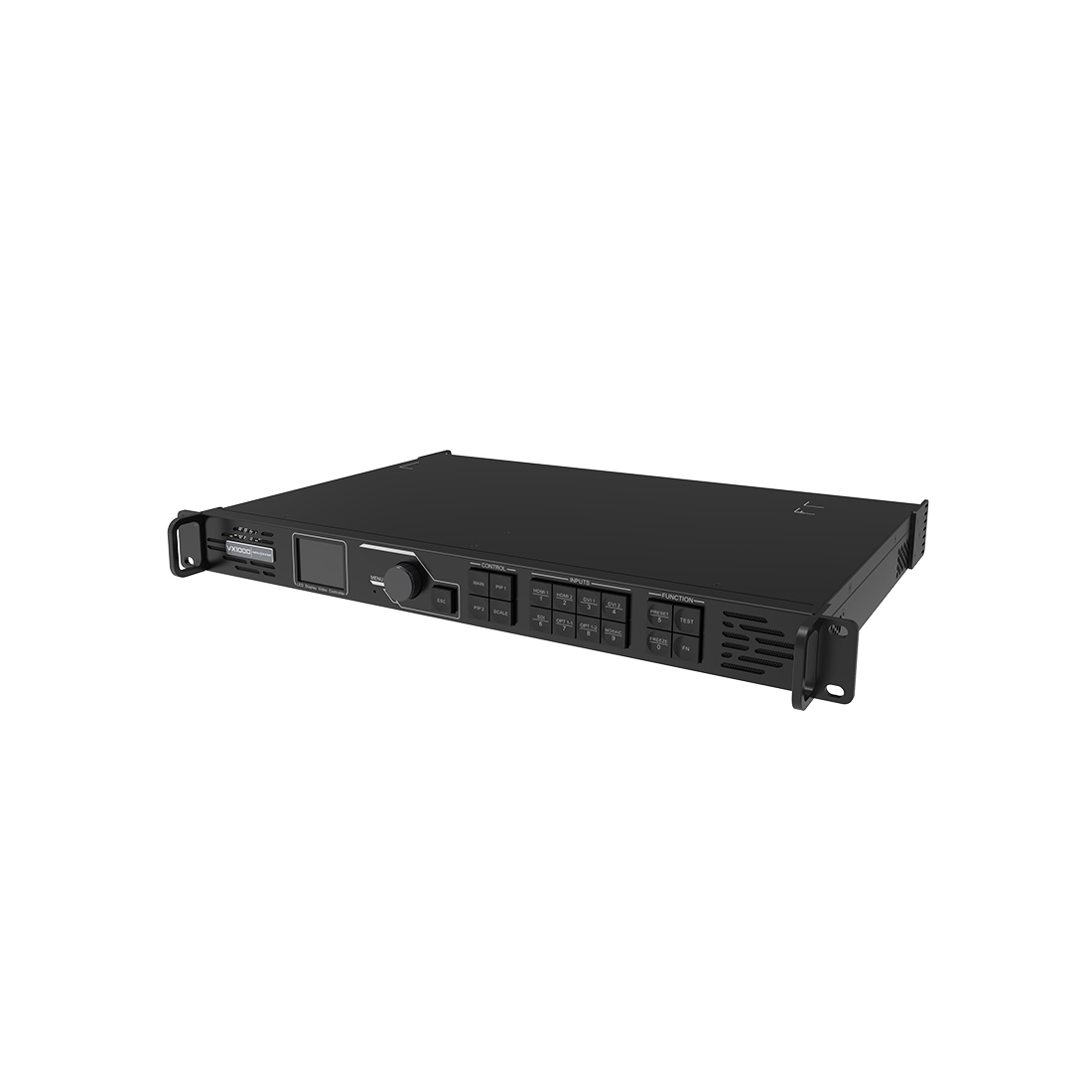

Видеоконтроллер NovaStar VX1000 Pro

Описание

NovaStar VX1000 Pro — универсальный контроллер для LED-дисплеев, объединяющий функции обработки видеосигнала и управления экраном в одном устройстве. Модель оснащена 10 гигабитными Ethernet-портами и поддерживает три режима работы: Video Controller, Fiber Converter и ByPass.

Контроллер способен управлять LED-экранами общей ёмкостью до 6,5 млн пикселей. Максимальная ширина выходного изображения составляет 10 240 пикселей, а максимальная высота — 8 192 пикселя. Максимальное разрешение входного видеосигнала достигает 4096 × 2160 при 60 Гц.

NovaStar VX1000 Pro предназначен для профессиональных систем управления LED-дисплеями, включая широкоформатные и высокоформатные экраны, сценические комплексы, арендные решения и LED-дисплеи с малым шагом пикселя.

Основные особенности

• До 6,5 млн управляемых пикселей.
• 10 гигабитных Ethernet-портов.
• Максимальная ширина изображения — 10 240 пикселей.
• Максимальная высота изображения — 8 192 пикселя.
• Входное разрешение до 4096 × 2160 при 60 Гц.
• До 6 слоёв изображения.
• Масштабирование выходного изображения.
• Обрезка входного изображения.
• Режим низкой задержки.
• Пиксельная калибровка яркости и цветности.
• Поддержка EDID.
• Поддержка Genlock.
• Поддержка 3D.
• Воспроизведение фото и видео с USB-накопителя.
• Поддержка текстового и графического OSD.
• До 256 пользовательских пресетов.
• Поддержка резервирования выходных соединений.
• Автоматическая регулировка яркости при подключении датчика освещённости.

Режимы работы

• Video Controller — обработка и управление видеосигналом.
• Fiber Converter — работа в режиме оптического преобразователя.
• ByPass — сквозная передача сигнала с минимальной задержкой.

Входные интерфейсы

Выходные интерфейсы

OPT 1 является самонастраиваемым портом и может использоваться как вход видеосигнала или как выход. OPT 2 используется для копирования или резервирования сигнала Ethernet-портов 1–10.

Обработка изображения

• До 6 слоёв изображения.
• Настройка размера и положения каждого слоя.
• Настройка приоритета слоёв.
• Настройка соотношения сторон.
• Полноэкранное масштабирование.
• Масштабирование 1:1.
• Пользовательское масштабирование.
• Обрезка входного изображения.
• Настройка яркости.
• Настройка насыщенности.
• Настройка контрастности.
• Настройка оттенка.

OSD

NovaStar VX1000 Pro поддерживает текстовое и графическое экранное меню OSD. Доступны статический, динамический, погодный и временной режимы отображения.

• До 10 статических текстовых OSD.
• 1 динамический текстовый OSD.
• 2 погодных OSD.
• 2 временных OSD.
• Настройка шрифта и цвета.
• Настройка размера и прозрачности.
• Настройка цвета фона.
• Настройка направления прокрутки.
• Настройка скорости динамического текста.

3D

Контроллер поддерживает подключение внешнего 3D-эмиттера и совместимых 3D-очков. При использовании 3D и источника в формате Side-by-Side или Top-and-Bottom выходная ёмкость устройства уменьшается вдвое.

USB-медиаплеер

USB 3.0 позволяет воспроизводить изображения и видео с USB-накопителя. Поддерживаются файловые системы NTFS, FAT32 и exFAT.

Поддерживаемые форматы изображений: JPG, JPEG, PNG, BMP.

Поддерживаемые форматы видео: MP4, MKV, MOV, AVI, FLV, M4V, MPG, MPEG, TS.

Поддерживаемые видеокодеки: H.264, H.265, MPEG-2, MPEG-4.

Максимальное разрешение медиаконтента составляет 3840 × 2160 пикселей.

Аудио

• Аудиовход через HDMI-источники.
• 1 независимый аудиовход 3,5 мм.
• 1 независимый аудиовыход 3,5 мм.
• Регулировка выходной громкости.

Управление

Управление NovaStar VX1000 Pro осуществляется с помощью органов управления на передней панели, программного обеспечения NovaLCT и Unico, а также мобильного приложения VICP.

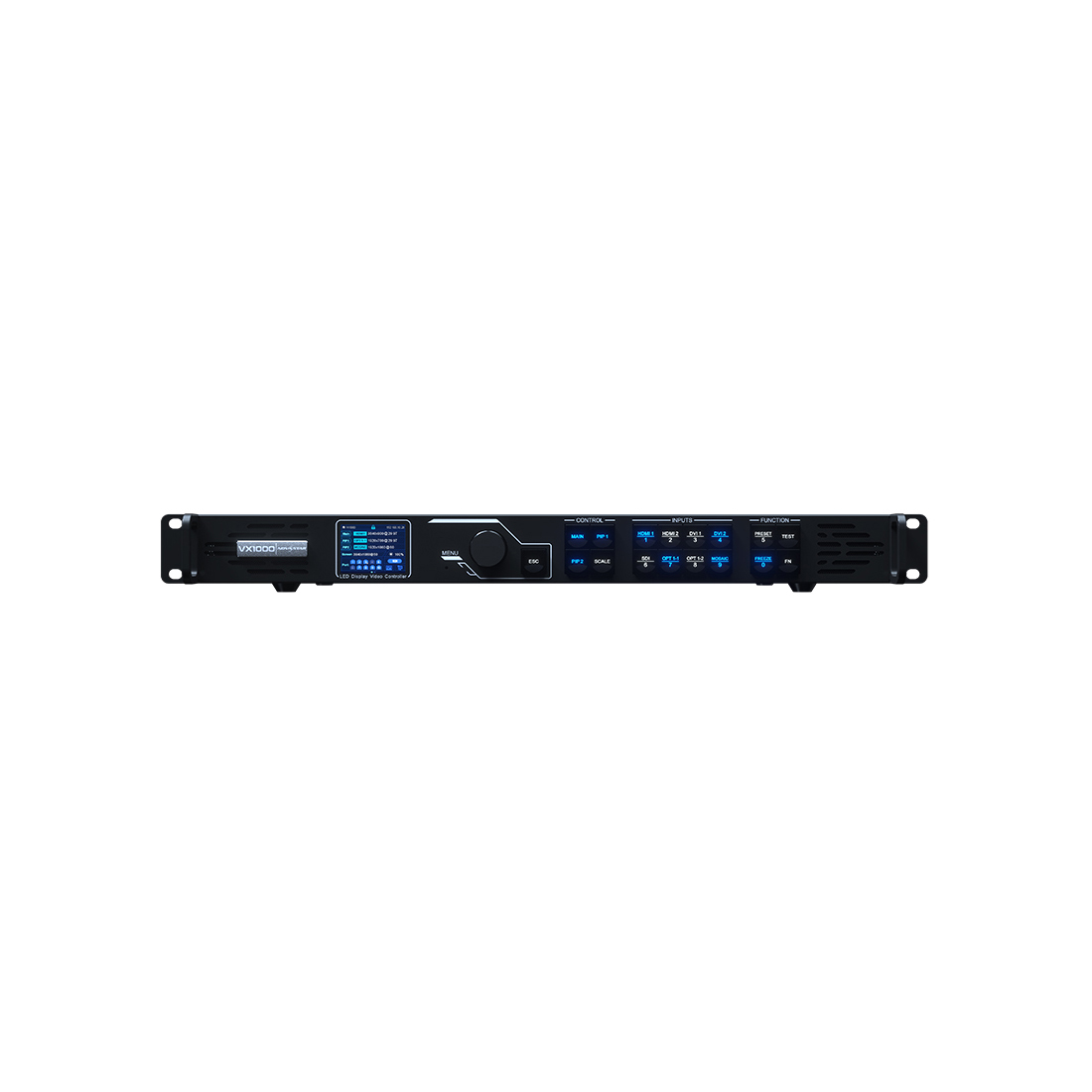

• Передняя панель с LCD-дисплеем.
• Многофункциональный регулятор.
• Кнопки управления слоями и источниками сигнала.
• Кнопки PRESET, TEST, FREEZE и FN.
• Управление через Ethernet.
• Управление через USB.

Топология и подключение

Контроллер поддерживает гибкое переключение режимов топологии. В режиме свободной топологии расчёт нагрузки Ethernet-портов выполняется с учётом фактического размера подключённых кабинетов. В режиме несвободной топологии нагрузка рассчитывается исходя из максимального описывающего прямоугольника настроенного экрана.

Низкая задержка

Функция низкой задержки позволяет уменьшить задержку обработки сигнала. В режиме ByPass задержка может быть снижена до 0 кадров.

Genlock

Предусмотрен интерфейс GENLOCK IN/LOOP для подключения внешнего синхросигнала. Поддерживаются двухуровневые и трёхуровневые сигналы с частотой кадров от 24 до 60 Гц.

Датчик освещённости

Контроллер оснащён разъёмом для подключения датчика освещённости. Датчик позволяет определять уровень окружающего освещения и выполнять автоматическую регулировку яркости LED-экрана.

Оптическая передача

Контроллер поддерживает работу с одно- и многомодовыми двухжильными оптическими модулями.

• Одномодовый двухжильный оптический модуль — дальность до 10 км.
• Многомодовый двухжильный оптический модуль — дальность до 300 м.

Оптические модули приобретаются отдельно.

Технические характеристики

Комплектация

• Кабель питания — 1 шт.
• Ethernet-кабель — 1 шт.
• HDMI-кабель — 1 шт.
• Силиконовые пылезащитные заглушки — 2 шт.
• USB-кабель — 1 шт.
• Phoenix-разъём — 1 шт.
• Краткое руководство пользователя — 1 шт.
• Сертификат соответствия — 1 шт.
• Руководство по безопасности — 1 шт.
  Артикул

  VX1000 Pro

  Код

  93023

  В упаковке

  1

  Базовая единица

  шт

  Код НКТ

  0200405739479

  Штрихкод

  6902007261023

  Объём

  0.02 м³

  Вес

  1.5 кг
